软密封双偏心法兰碟阀

产品简介：
本蝶阀系我厂最新研制的软密封偏心法兰蝶阀，主要适用于水厂、电厂、钢厂冶炼、造纸、化工、水源工程、环境设施建设等系统供排水用，尤其适用于水道管路上作为调节和截流设备使用。

主要性能参数：

公称压力 (MPa)	公称通径 (mm)	试验压力(MPa)		适用温度	适用介质
		壳体	密封	℃
1.0	100～1200	1.5	1.1	-15～110	淡水、污水、海水、空气等
1.6	100～1200	2.4	1.76

产品特点：
设计合理，结构紧凑，装拆容易，便于维修。
采用偏心结构，减少密封圈的摩擦，延长使用寿命。
阀板密封圈采用“T”形结构，密封副呈线性密封。
完全密封，泄漏为零。
更换阀板密封圈、“0”形圈、蝶板、转轴等材质，可适用多种介质和不同温度。

产品执行标准：
符合GB12238-89《通用阀门法兰和对夹连接蝶阀》标准。
试验符合GB/T13927-92《通用阀门压力试验》标准。
侧法兰连接符合GB/T 17241.6-98《灰铸铁管法兰及垫片》标准。同时符合BS4504，ISO2084，DIN2501中PN1.0Mpa，PN1.6Mpa法兰连接标准。
结构长度：
(1) 短结构符合GB12221-89《法兰连接金属阀门结构长度》中对夹式蝶阀长度系列尺寸规定。
(2) 长结构符合GB12221-89《法兰连接金属阀门结构长度》中法兰连接蝶阀长度系列尺寸规定。

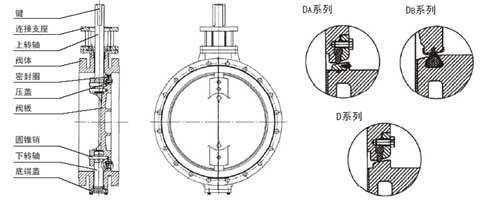

主要零部件材质：
